Как устроена система и как ее внедряли — в этом материале.
Более двух месяцев на Ново-Кемеровской ТЭЦ эксплуатируется система защитной блокировки LOTO. Она помогает исключить потенциально опасные ситуации при обслуживании и ремонте электрооборудования предприятия. Как устроена система, как ее внедряли и на каком предприятии она появится в этом году — в этом материале sibgenco.online.
В промышленную эксплуатацию система LOTO на Ново-Кемеровской ТЭЦ была введена 1 февраля 2024 года. Ее закупкой и внедрением на предприятии занимался персонал электрического цеха, поскольку применяется она для обеспечения безопасности при работе на электроустановках.
Кроме портала, мы предлагаем вам и альманах «Управление производством». Все самое интересное и уникальное мы публикуем именно в нем. 300+ мощных кейсов, готовых к использованию чек-листов и других полезных материалов ждут вас в полном комплекте номеров. Оформляйте подписку и получайте самое лучшее!
Название системы «LOCKOUT/TAGOUT» дословно переводится с английского языка как «Блокировка/Вывешивание предупреждающих бирок». В русском языке закрепились названия «системы защитной блокировки» и «блокировочные системы». Также используется общепринятое английское сокращение «LOTO».
Конечно, до LOTO на электрооборудовании Ново-Кемеровской ТЭЦ, как и на всех предприятиях компании, применялась система защитной блокировки с помощью ключей, но она не позволяла полностью исключить человеческий фактор: перепутать ключи, получить доступ к оборудованию под напряжением и так далее. Разработчики системы LOTO постарались учесть все опасные факторы и устранить их. Как работает LOTO? Объясним на конкретном примере. Для выполнения переключений на электроустановке сотрудник электроцеха, из числа оперативного персонала, производит необходимые отключения и безопасно выполняет работу. Однако часть оборудования всегда остается под напряжением. Чтобы обезопасить персонал от этого оборудования, на эти элементы электроустановки он вешает блокировочное устройство (или несколько устройств), а затем закрывает его навесным замком.

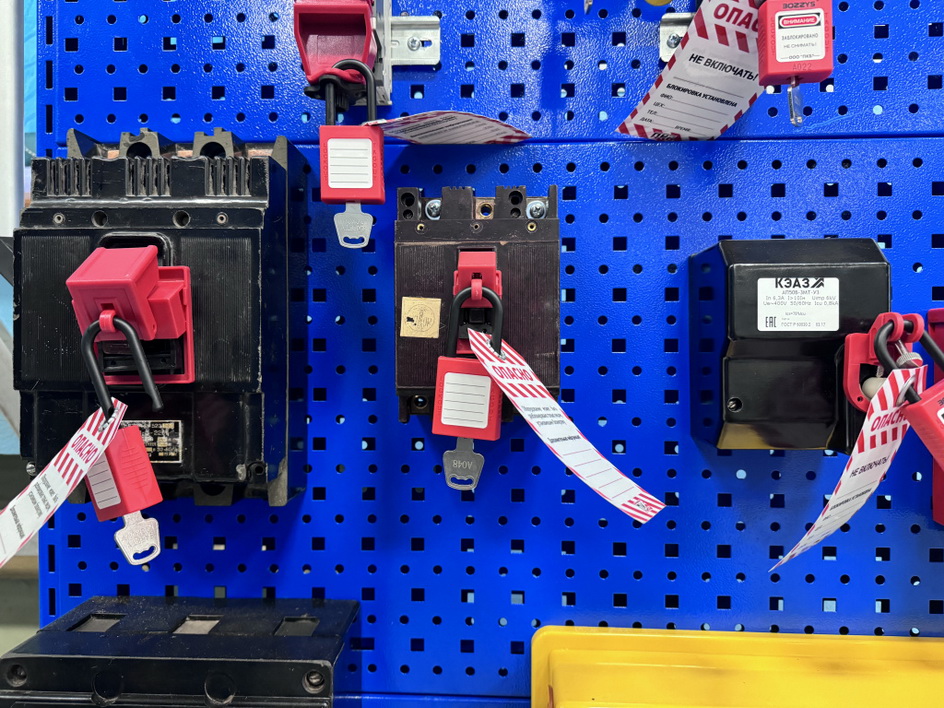

Так выглядят блокировочные устройства с замками на оборудовании
Ключ от этого замка сотрудник кладет в специальный лок-бокс, который также закрывает на замок, но уже с биркой. На этой бирке указаны ФИО сотрудника, наименование заблокированного оборудования, время блокировки. Ключ от этого бокса на все время проведения работ находится у сотрудника. Другие ключи к запертому замку не подойдут — все элементы пронумерованы.

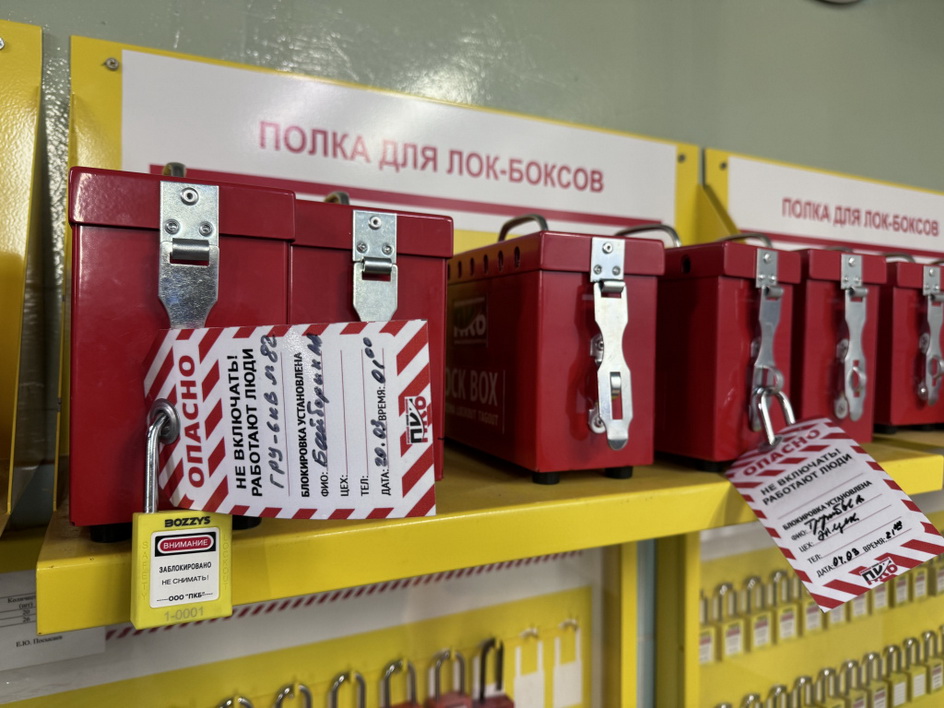

Бирки можно использовать многократно — их поверхность позволяет стирать надпись и наносить новую
Если на этом же оборудовании в это же время будет проводить работу сотрудник другого подразделения, например, из ремонтного персонала, он навесит свой замок на бокс, соответственно сотрудник электроцеха до окончания ремонта доступ лок-боксу с ключом от блокировочного устройства внутри иметь уже не будет. Этот же принцип распространяется на весь персонал, который имеет доступ к работе на электроустановках.
Порядок действий схематично
Чтобы было быстрее и легче идентифицировать, сотрудники каких именно цехов работают на электрооборудовании, навесные замки имеют разные цвета:
Для каждого набора замков — свой шкаф
Система LOTO на Ново-Кемеровской ТЭЦ укомплектована 20 боксами и 1400 блокировочными устройствами. Блокировочная станция, где хранятся боксы, замки, бирки, расположена рядом со столом допуска электрического цеха ТЭЦ. При внедрении системы данное помещение дополнительно оборудовали видеонаблюдением.
Все образцы блокирующих устройств собраны на одном стенде — для наглядности способов крепления
Евгений Посысаев, начальник электрического цеха Ново-Кемеровской ТЭЦ: «Если не считать время, которое ушло на закупку и поставку системы LOTO, то наш персонал освоил и полностью перешел на ее применение примерно за 2,5-3 месяца. Пришлось ломать десятилетиями сложившийся стереотип, когда все ключи хранились у оперативного персонала, на главном щите управления. Поэтому, считаю, процесс внедрения прошёл довольно быстро. То есть порядок нашей работы принципиально не поменялся, но изменились организационные моменты, связанные с разнесением ответственности по категориям персонала и побригадно — этот процесс стал персонализированным».
Сегодня LOTO на Ново-Кемеровской ТЭЦ в постоянном обороте — 24/7. Она строго регламентирует применение блокировочного и запорного оборудования, предупреждающих табличек и бирок, а также распределяет обязанности и степень ответственности всех сотрудников, так или иначе связанных с применением LOTO. Девиз системы «Один замок — одна жизнь!» При этом технические устройства помогают сделать ответственность за безопасность не коллективной, а личной.
Станция хранения находится под круглосуточным видеонаблюдением
Кроме Ново-Кемеровской ТЭЦ система LOTO внедрена на Приморской ГРЭС и Абаканской ТЭЦ, а в этом году появится на Кемеровской ГРЭС.
Текст: Наталья Козлова. Фото: «Сибирская генерирующая компания»
