Как решили проблему намерзания ледяной шуги в горловине водосборного колодца на обогатительной фабрике Кольской ГМК в Заполярном.
Продолжаем рассказывать вам об уже работающих рацпредложениях, ППУ и кайдзенах. Надеемся, что опыт коллег вам пригодится: или подскажет способ решения аналогичной проблемы, или задаст направление для развития вашей собственной идеи.
Проблему намерзания ледяной шуги в горловине водосборного колодца творчески решили сотрудники отделения хвостового хозяйства обогатительной фабрики Кольской ГМК в Заполярном: создали устройство, предотвращающее налипания льда к решетке колодца.
Хвостохранилище обогатительной фабрики — гидротехническое сооружение, где складируются отвальные хвосты (смесь пульпы и воды, поступающая с фабрики), а очищенная от них оборотная вода вновь поступает на обогатительную фабрику. Горловина водосборного колодца находится под водой, и осветленная, то есть очищенная от осевших на дно хвостовых отложений, вода собирается в центре хвостохранилища, формируя прудок-отстойник.
Кроме портала, мы предлагаем вам и альманах «Управление производством». Все самое интересное и уникальное мы публикуем именно в нем. 300+ мощных кейсов, готовых к использованию чек-листов и других полезных материалов ждут вас в полном комплекте номеров. Оформляйте подписку и получайте самое лучшее!
Осенью 2024 года сотрудники отделения хвостового хозяйства обогатительной фабрики КГМК столкнулись с проблемой: в период перехода с плюсовых температур воздуха на минусовые ледяная шуга закупоривала водосборный колодец.
— Ледяная шуга натягивалась в зону забора воды, слипалась и оседала вниз. Ледяные комья нарастали, закупоривали колодец и перекрывали поступление воды, из-за этого происходили остановки фабрики. Более, чем 90 процентов воды, которую использует обогатительная фабрика — оборотная, — объяснил Kn51 начальник отделения хвостового хозяйства ОФ КГМК Евгений Дивисенко. — Таким образом остановка подачи оборотной воды влечет за собой прекращение переработки руды и выпуска готовой продукции. В 2024 году при трех остановках потребовалось время для очистки колодца в общей сложности порядка суток. Раньше таких моментов не происходило, столкнулись с этим впервые, поэтому готовых решений не было.
Очистка колодца от ледяной шуги оказалась ресурсозатратным процессом — к нему подключали силы транспортного цеха и аварийно-спасательной службы Кольской ГМК.
— Завозили горячую воду, опускали в колодец шланг на глубину порядка четырех метров до забитой шугой решетки и размывали ледяные комья, — рассказывает Евгений Дивисенко. — Первый раз это произошло в конце октября 2024 года, но намерзание было не такое мощное, удалось быстро очистить и восстановить поступление воды на фабрику. Еще два таких случая произошли 15 и 16 ноября.
— 15 ноября 2024 года был достаточно сильный ветер, хотя температура воздуха была плюсовая, близкая к нулю, — вспоминает Антон Чернов. — За счет экстремального охлаждения ветром вода прудка парила, что не характерно в нормальных условиях. К 16 часам пропала вода на станции оборотного водоснабжения. По прошедшим событиям предположили, что произошло замерзание колодца. Сразу организовали технику, водовоз для промывки. Выяснилось, что действительно шуга налипла на решетку водоприемного оголовка. На работу ушло около шести часов — размыли шугу, в том числе по периметру понтона, ввели в работу колодец. В 2 часа ночи следующих суток колодец опять встал — снова натянуло ледяную кашу. Только она уже не налипла на решетку оголовка, а просто забила по периметру весь понтон — ее нанесло под понтон, и она плотным слоем запечатала всю поверхность над водосбором, полостью перекрыв поступление воды. Снова организовали водовоз с горячей водой, размыли. И потом с интервалом в 3-4 часа круглосуточно приезжал водовоз, размывали, отгоняли шугу. Это было очень затратно и по ресурсам, и по труду.
Ситуация оказалось не типичной — готовых решений предотвращения намерзания шуги в зоне водосбора или на решетке колодца не оказалось, поэтому специалисты отделения хвостового хозяйства придумали свое, которое назвали «майнообразователь». Название родилось само собой в ходе обсуждения конструкции — от слова «майна», которое, помимо прочего, означает полынью во льду.
— Иногда маленькие решения позволяют избежать глобальных последствий, в данном случае — простоя фабрики, — поделился Евгений Дивисенко. — Майнообразователь — простая, не требующая больших затрат, конструкция. Представляет из себя трубу с отверстиями, расположенную по периметру колодца. В нее с помощью погружного насоса через шланг непрерывно подается вода. Таким образом потока отталкивается в противоположную течению колодца сторону. Сейчас как раз тот период, когда высок риск образования шуги. Но наш майнообразователь работает — наледь вокруг есть, но ближе к колодцу ее нет. Даже если на воде начнет образовываться шуга, благодаря этим потокам воды, она не приблизится к водозабору и не попадет в колодец.

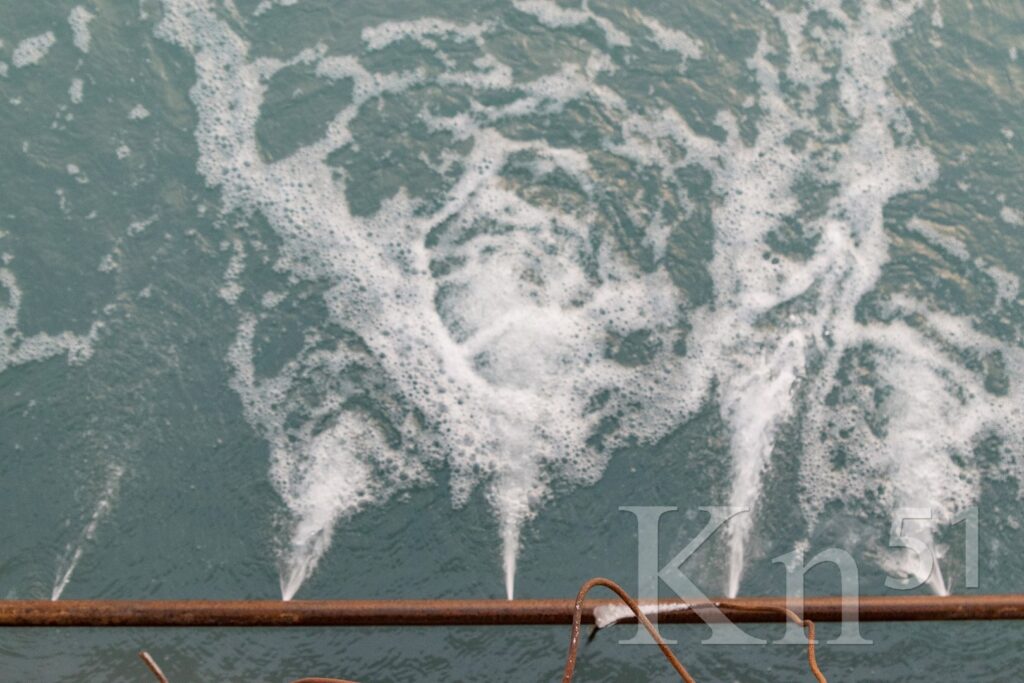

Майнообразователь сотрудники отделения хвостового хозяйства сделали сами. Его закрепили по периметру колодца в паре сантиметров над поверхностью воды. В эффективности изобретения мы убедились сами — действительно, благодаря фонтанчикам воды в зоне водосбора лед не образуется.
— Взяли трубу диаметром 59 мм, соединили два куска буквой «г», просверлили отверстия по пять миллиметров, — рассказал слесарь-ремонтник отделения хвостового хозяйства обогатительной фабрики Максим Колесник. — Потом сделали переходник на насос, соединили и установили. Здесь ничего сложного нет.
Над зоной водосбора специалисты отделения хвостового хозяйства ОФ установили систему наблюдения за состоянием водосбора — поплавок, который непрерывно двигается, когда колодец работает в штатном режиме, благодаря течению затягиваемой в водосбор воды. За состоянием поплавка следит камера с датчиком движения, поэтому о любой неисправности колодца сотрудники отделения хвостового хозяйство узнают сразу же.
Сотни других уже реализованных идей вы можете посмотреть здесь – «Оптимизация производства», «Кайдзен» и «База рацпредложений».
Как только установится стабильная минусовая температура и прудок покроется крепким слоем льда, майноборазователь отключат, поскольку риска, что образуется шуга, уже не будет. Устройство демонтируют и вновь установят следующей осенью, в октябре-ноябре. Это простое решение позволило избежать затрат при возможных простоях и на разработку более сложных устройств.
— Обсуждали много вариантов. Были идеи установить нагреватели или лампы над место водозабора. Но это большое энергопотребление. Во-первых, это очень дорого, а во-вторых, понадобилось бы тянуть к колодцу более мощную линию энергопередачи, — отметил Антон Чернов. — Такие решения тянули за собой капитальные вложения средств, это были уже именно масштабные проекты. Обслуживание было бы так же дорогим.
Так, после установки простой, но эффективной конструкции к перепадам погоды сотрудники отделения хвостового хозяйства оказались полностью готовы.
— Постоянно мониторим прогноз погоды, следим за температурным режимом, который может поменяться за день несколько раз, — поделился Евгений Дивисенко. — В прошлом году намерзание шуги произошло в середине ноября. По погоде в этом ноябре также есть риск перепадов температур, но мы сделали все, чтобы обезопасить работу колодца от их влияния.
Текст и фото Дарьи Соловьевой
